ความสัมพันธ์ระหว่างอัตราการไหลและความเร็วรอบการหมุนของกังหันในเครื่องวัดอัตราการไหลแบบกังหันคืออะไร?

มิเตอร์วัดการไหลของกังหันเป็นเครื่องมือที่ใช้กันอย่างแพร่หลายในการวัดของเหลว ซึ่งขึ้นชื่อในด้านความแม่นยำสูง ช่วงกว้าง และประสิทธิภาพที่แข็งแกร่ง ในฐานะซัพพลายเออร์ที่เชื่อถือได้ของเครื่องวัดการไหลของกังหันเรามักพบคำถามจากลูกค้าเกี่ยวกับความสัมพันธ์ระหว่างอัตราการไหลและความเร็วในการหมุนของกังหัน ในบล็อกนี้ เราจะเจาะลึกหลักการทางวิทยาศาสตร์ที่อยู่เบื้องหลังความสัมพันธ์นี้ สำรวจความหมายเชิงปฏิบัติของความสัมพันธ์นี้ และอภิปรายว่าหลักการดังกล่าวส่งผลต่อประสิทธิภาพของมิเตอร์วัดการไหลของกังหันอย่างไร

หลักการทำงานของเครื่องวัดอัตราการไหลของกังหัน

ก่อนที่เราจะพูดถึงความสัมพันธ์ระหว่างอัตราการไหลและความเร็วในการหมุนของกังหัน สิ่งสำคัญคือต้องทำความเข้าใจวิธีการทำงานของมิเตอร์วัดการไหลของกังหัน เครื่องวัดการไหลของกังหันประกอบด้วยตัวเครื่อง โรเตอร์กังหัน และเซ็นเซอร์ เมื่อของไหลไหลผ่านมิเตอร์จะทำให้ใบพัดกังหันหมุน ความเร็วในการหมุนของกังหันเป็นสัดส่วนโดยตรงกับอัตราการไหลของของไหล เซ็นเซอร์ตรวจจับการหมุนของกังหันและแปลงเป็นสัญญาณไฟฟ้า ซึ่งสามารถประมวลผลเพิ่มเติมเพื่อกำหนดอัตราการไหลได้

โรเตอร์กังหันได้รับการออกแบบให้มีชุดใบพัดที่ทำมุมกับทิศทางการไหล เมื่อของไหลไหลผ่านใบพัดเหล่านี้ มันจะส่งแรงบิดไปที่โรเตอร์ ทำให้มันหมุน ยิ่งของเหลวไหลเร็ว แรงบิดก็จะยิ่งมากขึ้น และความเร็วการหมุนของโรเตอร์ก็จะสูงขึ้นตามไปด้วย ความสัมพันธ์นี้เป็นพื้นฐานของการทำงานของเครื่องวัดการไหลของกังหัน

ความสัมพันธ์ทางคณิตศาสตร์ระหว่างอัตราการไหลและความเร็วในการหมุนของกังหัน

ความสัมพันธ์ระหว่างอัตราการไหลและความเร็วการหมุนของกังหันสามารถอธิบายได้ด้วยสมการเชิงเส้น ในสถานการณ์ที่เหมาะสม ความเร็วในการหมุนของกังหัน (N) จะเป็นสัดส่วนโดยตรงกับอัตราการไหลของปริมาตร (Q) ของของไหล ความสัมพันธ์นี้สามารถแสดงเป็น:

[ N = K \คูณ Q ]

โดยที่ K คือปัจจัยของมิเตอร์ ซึ่งเป็นค่าคงที่สำหรับมิเตอร์วัดการไหลของกังหันที่กำหนด ปัจจัยของมาตรถูกกำหนดในระหว่างกระบวนการสอบเทียบ และคำนึงถึงลักษณะทางกายภาพของมาตร เช่น ขนาดและรูปร่างของโรเตอร์กังหัน คุณสมบัติของของไหล และสภาพการทำงาน

โดยทั่วไปตัวประกอบมิเตอร์จะแสดงเป็นหน่วยของพัลส์ต่อหน่วยปริมาตร เช่น พัลส์ต่อลิตรหรือพัลส์ต่อแกลลอน โดยการนับจำนวนพัลส์ที่สร้างโดยเซ็นเซอร์ในช่วงเวลาที่กำหนด อัตราการไหลสามารถคำนวณได้โดยใช้สมการข้างต้น

ปัจจัยที่ส่งผลต่อความสัมพันธ์

แม้ว่าความสัมพันธ์ระหว่างอัตราการไหลและความเร็วในการหมุนของกังหันโดยทั่วไปจะเป็นเส้นตรง แต่ปัจจัยหลายประการอาจส่งผลต่อความถูกต้องของความสัมพันธ์นี้ได้ ปัจจัยเหล่านี้ได้แก่:

• ความหนืดของของไหล:ความหนืดของของไหลอาจส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพของเครื่องวัดการไหลของกังหัน ของเหลวที่มีความหนืดสูงอาจทำให้แรงต้านของโรเตอร์กังหันเพิ่มขึ้น ส่งผลให้ความเร็วในการหมุนลดลง และส่งผลต่อความแม่นยำของการวัด โดยทั่วไป มิเตอร์วัดการไหลของกังหันเหมาะสำหรับของเหลวที่มีความหนืดต่ำมากกว่า
• โปรไฟล์การไหล:โปรไฟล์การไหลของของไหลในท่ออาจส่งผลต่อประสิทธิภาพของเครื่องวัดการไหลของกังหันด้วย โปรไฟล์การไหลที่ไม่สม่ำเสมออาจทำให้โรเตอร์กังหันได้รับแรงไม่สม่ำเสมอ ส่งผลให้การวัดค่าไม่ถูกต้อง เพื่อให้มั่นใจถึงการวัดที่แม่นยำ สิ่งสำคัญคือต้องติดตั้งมิเตอร์วัดอัตราการไหลของกังหันในส่วนของท่อส่งที่มีโปรไฟล์การไหลที่ได้รับการพัฒนาอย่างสมบูรณ์และสม่ำเสมอ
• ความปั่นป่วน:ความปั่นป่วนในของไหลอาจทำให้โรเตอร์กังหันสั่นสะเทือน ซึ่งอาจส่งผลต่อความแม่นยำของการวัดด้วย เพื่อลดผลกระทบจากความปั่นป่วน ขอแนะนำให้ติดตั้งเครื่องวัดการไหลของกังหันที่ปลายน้ำของส่วนตรงของท่อ และใช้เครื่องปรับสภาพการไหลหากจำเป็น
• การสึกหรอ:เมื่อเวลาผ่านไป โรเตอร์กังหันและส่วนประกอบอื่นๆ ของมิเตอร์วัดการไหลอาจสึกหรอ ซึ่งอาจส่งผลต่อความแม่นยำของการวัด การบำรุงรักษาและการสอบเทียบเป็นประจำถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพในระยะยาวของมิเตอร์วัดอัตราการไหลของกังหัน

ผลกระทบเชิงปฏิบัติของความสัมพันธ์

ความสัมพันธ์ระหว่างอัตราการไหลและความเร็วในการหมุนของกังหันมีผลกระทบในทางปฏิบัติหลายประการสำหรับการใช้มิเตอร์วัดการไหลของกังหัน ผลกระทบเหล่านี้ได้แก่:

• ความแม่นยำ:ความแม่นยำของเครื่องวัดการไหลของกังหันขึ้นอยู่กับความเป็นเส้นตรงของความสัมพันธ์ระหว่างอัตราการไหลและความเร็วในการหมุนของกังหัน การทำให้แน่ใจว่ามิเตอร์ได้รับการสอบเทียบอย่างถูกต้องและสภาวะการทำงานอยู่ภายในช่วงที่กำหนด จะทำให้ความแม่นยำของการวัดเพิ่มขึ้นสูงสุด
• ความสามารถในการวัดระยะ:ความสามารถในการวัดระยะของเครื่องวัดอัตราการไหลของกังหันถูกกำหนดโดยอัตราการไหลขั้นต่ำและสูงสุดที่สามารถวัดได้อย่างแม่นยำ ความสัมพันธ์เชิงเส้นตรงระหว่างอัตราการไหลและความเร็วการหมุนของกังหันทำให้สามารถวัดอัตราการไหลได้หลากหลายด้วยมิเตอร์เดียว
• เวลาตอบสนอง:เวลาตอบสนองของมิเตอร์วัดการไหลของกังหันสัมพันธ์กับเวลาที่โรเตอร์กังหันใช้เพื่อให้ได้ความเร็วการหมุนในสภาวะคงที่หลังจากการเปลี่ยนแปลงของอัตราการไหล ยิ่งอัตราการไหลเปลี่ยนแปลงเร็วเท่าไร โรเตอร์กังหันก็จะใช้เวลานานขึ้นเท่านั้นที่จะถึงความเร็วการหมุนในสภาวะคงที่ สิ่งนี้อาจส่งผลต่อความสามารถของเครื่องวัดการไหลในการวัดอัตราการไหลที่เปลี่ยนแปลงอย่างรวดเร็วอย่างแม่นยำ

เปรียบเทียบกับเครื่องวัดอัตราการไหลอื่นๆ

เครื่องวัดอัตราการไหลของกังหันเป็นเพียงเครื่องวัดอัตราการไหลประเภทหนึ่งที่มีอยู่ในตลาด เครื่องวัดอัตราการไหลประเภทอื่นๆ ทั่วไป ได้แก่เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้า LDGและเครื่องวัดอัตราการไหลแบบวอร์เท็กซ์. เครื่องวัดอัตราการไหลแต่ละประเภทมีข้อดีและข้อเสียในตัวเอง และการเลือกใช้เครื่องวัดอัตราการไหลขึ้นอยู่กับข้อกำหนดการใช้งานเฉพาะ

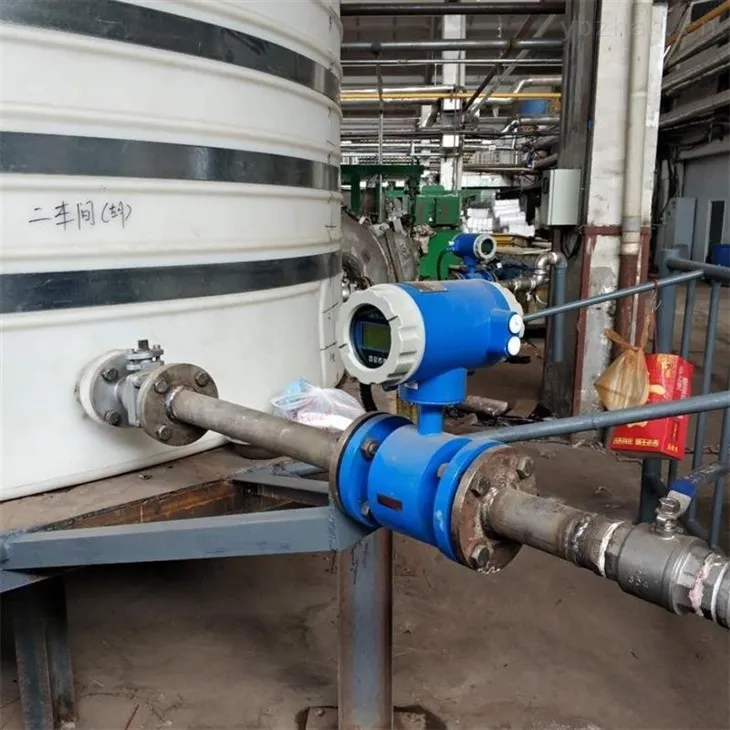

• เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้า LDG:เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้าของ LDG เป็นไปตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ เหมาะสำหรับการวัดอัตราการไหลของของไหลที่เป็นสื่อกระแสไฟฟ้า และขึ้นชื่อในด้านความแม่นยำสูง ช่วงกว้าง และแรงดันตกคร่อมต่ำ อย่างไรก็ตาม ไม่เหมาะสำหรับการวัดอัตราการไหลของของไหลที่ไม่นำไฟฟ้า
• เครื่องวัดกระแสน้ำวน:เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์ทำงานบนหลักการของถนนวอร์เท็กซ์ von Kármán เหมาะสำหรับการวัดอัตราการไหลของก๊าซและของเหลว และขึ้นชื่อในด้านความแม่นยำสูง ช่วงกว้าง และความต้องการการบำรุงรักษาต่ำ อย่างไรก็ตาม มีความไวต่อการเปลี่ยนแปลงความหนาแน่นและความหนืดของของไหล

บทสรุป

โดยสรุป ความสัมพันธ์ระหว่างอัตราการไหลและความเร็วการหมุนของกังหันเป็นแนวคิดพื้นฐานในการทำงานของมิเตอร์วัดการไหลของกังหัน ด้วยการทำความเข้าใจความสัมพันธ์นี้และปัจจัยที่อาจส่งผลต่อความสัมพันธ์นี้ ผู้ใช้สามารถรับประกันการวัดอัตราการไหลของของไหลที่แม่นยำและเชื่อถือได้ ในฐานะซัพพลายเออร์ชั้นนำของเครื่องวัดการไหลของกังหันเรามุ่งมั่นที่จะมอบผลิตภัณฑ์คุณภาพสูงและการสนับสนุนทางเทคนิคแก่ลูกค้าของเรา หากคุณมีคำถามหรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับมิเตอร์วัดการไหลของกังหันหรือโซลูชันการวัดการไหลอื่นๆ โปรดอย่าลังเลที่จะติดต่อเราเพื่อจัดซื้อจัดจ้างและเจรจาต่อรอง

อ้างอิง

• สปิตเซอร์, DW (2001) การวัดการไหล: คำแนะนำที่เป็นประโยชน์สำหรับการวัดและการควบคุม อส.
• มิลเลอร์, อาร์ดับบลิว (1996) คู่มือวิศวกรรมการวัดการไหล แมคกรอ-ฮิลล์.
• ISO 9951:1993. ท่อร้อยสายปิด - การวัดการไหลของของไหล - มิเตอร์กังหัน
